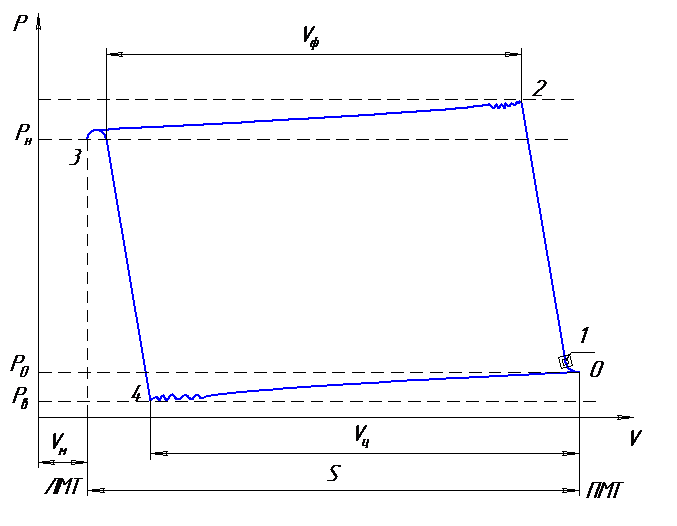

0-1: всасывающий клапан закрывается, сжатие ещё не началось;

1-2: жидкость сжимается, объём уменьшается, Р2>Рн;

2-3: открывается нагнетательный клапан, жидкость вытесняется сначала с пульсацией, затем равномерно;

3 – ЛМТ («левая мёртвая точка»);

3-4: поршень двигается обратно, но отсутствует разряжение, поэтому происходит запаздывание открытия всасывающего клапана;

4-5: Рв<Р0, заполнение цилиндра;

5-0: поршень перемещается в ПМТ (« правая мёртвая точка»).

Из диаграммы видно, что реальная подача даже без утечек всегда ниже идеальной, т.к. объём цилиндра полностью не используется, а используется фактический используемый объём Vф. При негерметичности клапанов, уплотнений поршней и др. изменяется характер диаграммы, по которой судят о неисправностях.
