Мачтовые вышки бывают одно- и двухопорные с открытой передней гранью корытообразной формы или с двумя открыты­ми гранями А-образной формы. Вышка А-образного типа состоит из свар­ных трех- или четырехгранных ферм — колонн, соединенных между собой в верхней части подкронблочной рамой, а внизу прикрепленных к основанию буровой шарнирами. Каждая ко­лонна в зависимости от высоты вышки состоит из трех — пяти сварных секций. Секции свариваются из труб или профильного проката. Концы секций снабжены фланцами для соединения их между собой при сборке.

Верхняя секция имеет проушины, к которым присоединяются подкронблочная  рама  и  монтажная стрела,  рассчитанная на нагрузки 0,01—0,02 МН, с роликами для проведения ремонтных работ с кронблоком.

В зависимости от длины свечи на расстоянии 20—34 м от пола буровой монтируют балкон с магазином для удержания верхних концов свечей. Для изменения емкости магазина слу­жит ограничитель. Балкон по внутреннему периметру снабжен перилами, а по наружному — укрытием для защиты рабочего от непогоды.

Вышка оборудуется маршевыми лестницами от пола буровой до балкона с переходными площадками, которые монтируются в одной из колонн вышки, а от балкона до кронблока — лестни­цами туннельного типа для обслуживания кронблока, допускающим смещение до 600 мм в каждую сторону от оси ротора.

Вышка в рабочем положении в направлении продольной оси основания вышечного блока центруется подвижными башмака­ми подкосов, а в направлении поперечной оси — винтами регу­лируемых опор колонн вышки.

К преимуществам мачтовых вышек относятся: хороший об­зор вдоль граней, быстрота сборки мачт и монтажа, возмож­ность удобного размещения оборудования и механизмов для СПО. Недостатки их конструкций — довольно высокая трудоем­кость при изготовлении и сложность ремонта ферм на про­мыслах.

Четырехгранная нога вышки имеет две несущие нагрузку трубы диаметром 140 мм с толщиной стенки 8 мм. Две другие трубы диаметром 89 мм с толщиной стенки 6,5 мм не являются несущими, а служат для жёсткости. Пояса и раскосы изготов­ляют из труб диаметром 60 мм с толщиной стенки 6 мм.

Шифр: ВМ-40-100 вышка мачтовая - высота м. - допускаемая нагрузка на крюке т.

Тех. Хар-ка: Допускаемая нагрузка на крюке 1000-3200 кН, оснастка талевой системы 4х5,5х6,6х7, высота 40-45 м., размер нижней базы 6,2-10 м., масса 16,6-40,3 т.

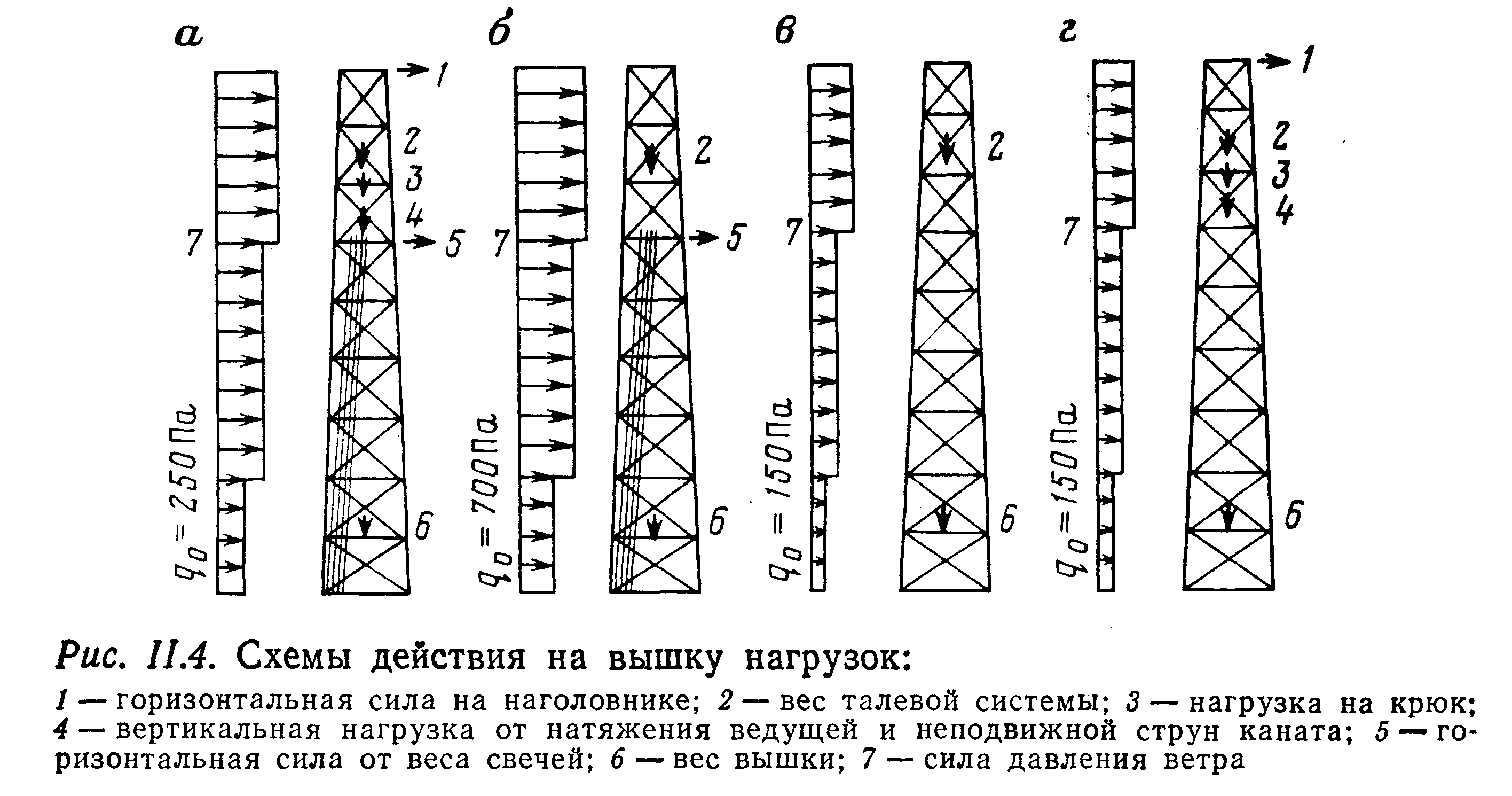

На вышку могут действовать четыре сочетания нагрузок (рис. II.4):

1)   вертикальные 2, 3, 4, 6 и горизонтальные нагрузки 1, 5 в процессе СПО и спуска обсадной колонны; при этом допус­кается ветровая нагрузка 7 на нижнюю боковую поверхность qо=250 Па (рис. II.4, а);

2)   ветровая нагрузка 7 на низ вышки q₀ = 700 Па при пол­ном пакете свечей за пальцем, крюк не нагружен, действуют нагрузки 2, 5 и 6 (рис. II.4,б)

3)   нагрузки на вышку 2 и 6 при СПО и ветровой нагрузке 7 qо = 150 Па (рис. II.4в)

4)   максимальные нагрузки на крюке 2, 3 и 4 при ликвида­ции прихватов, аварий или других операциях и ветровой на­грузке 7 на боковую поверхность низа вышки q₀=150 Па (рис. II.4,г).
