В гидравлической части бурового насоса происходит передача энергии от поршней к жидкости. Гидравлические части выпол-_ч няются по различным схемам и отличаются по конструкции. Они различаются расположениями всасывающего и нагнетательного клапанов — несоосное в разных коробках или соосное в одной, а также конструкцией элементов крепления втулки, поршня и штока.

На рис. VII. 13 приведены конструкции гидравлических час­тей трехцилиндрового насоса одностороннего действия. В первом случае всасывающий и нагнетательный клапаны расположены ступенчато и имеют различные крышки. Втулка и поршень за­креплены на быстросъемных устройствах, благодаря чему ос­мотр и смена этих элементов достаточно просты и не требуют много времени. Недостатком конструкции являются удлиненные каналы всасывающего и нагнетательного клапанов.

Во втором случае клапаны расположены соосно, и извлече­ние всасывающего клапана и седла, а также смена втулки сложнее. Преимуществом этой конструкций являются короткие ка­налы и небольшой объем мертвого пространства.

Основными элементами гидравлической части бурового на­соса являются клапанная коробка, всасывающий и нагнета­тельный коллекторы, цилиндровые втулки, поршни, штоки и кла­паны. В двухцилиндровых насосах двустороннего действия гид­равлические коробки более сложны, чем в трехцилиндровых одностороннего действия.

Конструкция большинства элементов гидравлических частей насосов одностороннего и двустороннего действия различны, кроме клапанов, их крышек, седел и манжет поршней.

Принцип действия поршневых и плунжерных насосов довольно прост. Хотя встречается несколько типов конструкций. Так, существуют насосы одностороннего или двойного действия, с дифференциальным или простым поршнем.

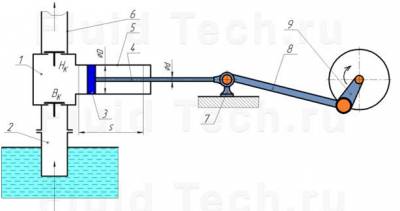

На рисунке ниже приведена схема действия поршневого насоса одностороннего действия с простым поршнем.

Принцип действия заключается в следующем:

При движении поршня вправо в камере 1 создается разрежение давление. Нижний клапан (на всасывании) открывается и поток жидкости устремляется в камеру 1. При движении поршня обратно в камере создается избыточное давление, всасывающий клапан закрывается, а нагнетательный открывается и поток воды выгоняется поршнем в нагнетательный патрубок 1.

В случае с насосами двустороннего действия, подача в два раза больше насоса с односторонним действием того же диаметра цилиндра и хода поршня, и, кроме того, обеспечивается более равномерная подача жидкости.

В случае же с насосами, обладающими сложным (дифференциальным) поршнем так же обеспечивается большая равномерность подачи, чем в случае с односторонним насосом.

Основная разница между насосом двустороннего действия и насосом с дифференциальным поршнем состоит в том, что у первого два всасывающих клапана, а у второго всего один. Т.е. насос с дифференциальным поршнем совершает за один оборот кривошипа одно всасывание и два нагнетания, в то время как насос двустороннего действия, соответственно, 2 акта всасывания и 2 нагнетания.
